 一、WTG-DPT锥体流量计概述
DPT锥体流量计是种创新性的差压测量装置，它通过悬挂在管线中心的一个V形锥体来节流，这样迫使流体以管线的中心线为中心，围绕着锥体流过，这种几何形状与传统节流元件相比具有许多优点。DPT锥体流量计可测量液体、气体和蒸汽。流体的条件可以从深低温到超临状态，工作温度最高可达到850℃，最大压力可到42MPa。若采用特殊材料，温度、压力还可更高。可测量最高雷诺数为5×106，最低雷诺数为8000甚至更低。产生的满刻度差压信号，从最低小于0.1KPa到最高几十KPa。
二、锥体流量计工作原理

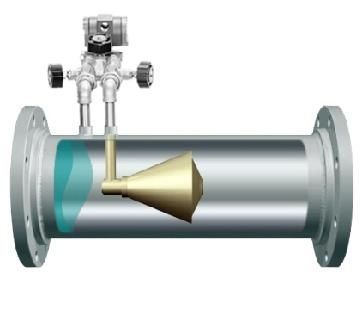

DPT锥体流量计的管道中心处悬挂着一个V型的锥体，当流体流经锥体后速度加快，动能增加，这部分增加的动能是由锥体下游静能（压力）的下降而转换过来的，即V型锥的下游会形成一个低压带。流体的流量与其流经V型锥前后所产生的差压的开方成线形关系。这便是基于封闭管道中能量相互转换的伯努利定理。
三、锥体流量计技术指标
1、准确度：±0.5%测量值
2、重复性：±0.1%
3、量程比：典型15：1 最大30：1
4、直管段要求：上游0-3D 下游0-1D（D指管径）
5、β范围：0.40-0.85
6、测量管径：15mm-3000mm
7、温度：-50℃-850℃
8、压力等级（MPa）：PN0.6 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10 PN16 PN24
9、压损小：接近文丘里管
10、稳定性好：节流面积长期稳定，信号稳定。
11、无滞留区：由锥形彻底吹扫式设计所保证。
四、锥体流量计产品特性
1、DPT锥体流量计的自清洁功能
流体在管道中流动，因管壁的摩擦，流体在管壁处的流速最慢，流体中的脏污颗粒容易沉积在管壁上。当流体接近V形锥体时，管道中央流速变慢，管壁附近流速逐渐回快，最后绕过V形锥体，再加上没有积垢死角，杂质不会在锥体附近沉积，这一吹扫式设计决定了它在焦炉煤气Coke-oven Gas测量中，不会被易粘结的杂质，如矿物油Naphtha、铵基水合物Ammonium hydrate以及焦油Tar等粘在V形锥体附近，这便是DPT锥体流量计的自清洁功能。
2、无苛刻的直管路要求
虽然所有的差压式流量仪表都是依据伯努利定理测量，但伯努利定量有一个基本要求：即被测量的流体必须为理想流体，许多传统差压式流量计（如孔板、文丘里、喷咀等）的节流方式无法直接形成理想流体。为了尽量满足伯努利定理要求，不得不安装很长的前、后直管段15-40D，将不规则的流场整成近似理想流体。
DPT锥体流量计采用独特的中心流线形节流结构设计，巧妙地解决了长直管段整流的问题。中心悬挂的流线形锥体能重塑流速曲线，在锥体上游和下游较窄的区域内（前0∽3D、后0∽1D），将流速不规则的流体直接整流成理想流体，可充分满足伯努利定律的要求，获得很高的测量精度和重复性，不需要直管段整流。
3、耐磨损，长期稳定性好
由于DPT锥体流量计的节流锥体边缘的钝角，流动时形成边界层，使流体离开了节流缘，边界层郊应使肮脏流体不能磨损节流缘，其β值长期不变。因此无需重复标定，具有长期的稳定性。
4、适合湿气的测量
其它类型差压流量计在测量气中带液（不超过10%）的介质时，由于液相在负压区产生大的抖动，引起负压波动很大；而DPT锥体流量计则不然，液相会沿着该流量计的管壁流动，不会在节流元件的下游产生大的抖动，从而保证气液两相介质的测量精度。
5、可测高温高压和复杂工况介质
DPT锥体流量计和孔板一样，工作温度压力取决于管道和法兰的材料和等级，工作温度可达850℃，压力42.0Mpa。
由于特殊的节流体构造，DPT锥体流量计可测气液两相介质（如湿气）、多相水流、振动水流、电磁干扰介质、各种混合气体等。
6、免维护耐脏污不易堵
DPT锥体流量计是自吹扫式结构设计，无滞留死区。介质流过锥体时会加速，不断冲刷正压取压孔、锥体附近管壁，而负压取压孔则被一小段不流动介质所隔离，脏污杂质进不去，因此DPT锥体流量计可用于各种粘度高、含杂质、易结晶的脏污介质，如焦炉煤气、高炉煤气渣油、原油、回炼油、水煤浆等长期使用不易堵。
|
