 产品特点：液位计;磁性翻板液位计;磁性;翻板;液位测量

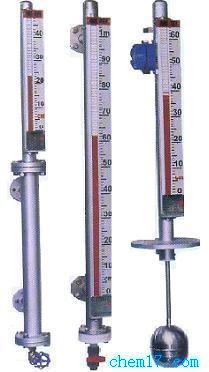

磁性翻板柱液位计WTG-UHZ系列 概述
WTG-UHZ系列磁场性液位计属多功能融合为一体的仪表，它将液位变化传递给现场指示器，指示出液位的实际高度。并配有液位报警器和远传显示，液位远传装置采用磁性液位变送器，由磁性浮子、导管、干簧管和转换块（接线盒）组成。当磁场性浮子随液位上下运动时，磁钢吸合、放开干簧管，改变电阻值，转换模块将电阻信号转换成4-20mA电流信号输出，可输入多种二次仪表，实现远距离显示，极限值限位报警和调节。
型式分为：基本型侧装式、顶装式、底装式和侧装顶、底式。根据不同的介质液体选择耐腐蚀的接液材质达到产品的安全耐用。
WTG-UHZ系列磁性翻板柱液位计 产品特点
结构简单，配置合理
读数直观，指示新颖
磁钢永久工作
测量范围大
耐腐蚀安全防爆
检测功能齐全
安装使用维修方便
外表美观大方
内衬增强型聚丙烯（PP）
适合液体硫磺专用型
卫生型符合GMP标准
重油、焦油、树脂专用型
蒸汽夹套型
水循环夹套型
深度真空夹套环保型
恒温电热带伴热型
WTG-UHZ系列磁性翻板柱液位计 技术参数：
测量范围：0.15～25m
最高工作压力：25Mpa
最高工作温度：520℃
最低工作温度：-199℃
介质密度：0.35～2.5g/cm3
介位密度差：≥0.04
输出两线制：4～20mADC
任意组合多点记忆开关
开关容量：10A 250VAC
石油液化气专用型
内衬聚四氟乙烯（PTFE）
任意组合多点记忆开关
磁性翻板柱液位计WTG-UHZ系列 结构原理
液位计由连通器、主导管、磁场性浮子、现场指示牌，配置液位报警器和远传装置等几部分组成。磁性液位计是按磁场性浮子，在液体中产生浮力，通过磁耦合及阿基米德定理，磁性同性相斥，异性相吸的性质。根据上述原理，磁性液位计主导管内磁性浮子随液位升、降，通过磁耦合驱动指示器内磁珠翻转，实现就地观测和信号远传显示。
根据介质情况，应定期清洗主导管，清除管内沉积杂质。
WTG-UHZ系列磁性翻板柱液位计 产品型号规格
UHZ磁性液位计代号
C侧装式安装式
T顶装式 T1底装式
E侧装顶置式 E1侧装底置式
01通用磁性液位计1Cr18Ni9Ti材质
02316L防腐磁性液位计316L
03PP（PVC）防腐磁性液位计PP/PVC
04钛制防腐磁性液位计TA2
05防霜磁性液位计1Cr18Ni9Ti
A电远传显示型可选附件
B电远传报警型
C电远传显示报警型
P1 公称压力
P2
P3
t-40℃～80℃常温工作温度
T80℃～350℃高温
0.45g/cm3介质密度
300～12000mm中心距
P法兰连接型式
（用户指定）
M螺纹
R焊接 |
