 产品特点： WTG-8400A冶金煤气回收在线分析系统（煤气;煤气回收;气体分析;CO报警;热值分析;煤气分析系统;气体分析系统）。本系统是根据钢铁厂高炉炉顶煤气、转炉煤气回收的具体工况参数和要求，在采用SIEMENS成熟的取样预处理技术和分析控制技术基础上结合中国钢铁行业特点设计而成。

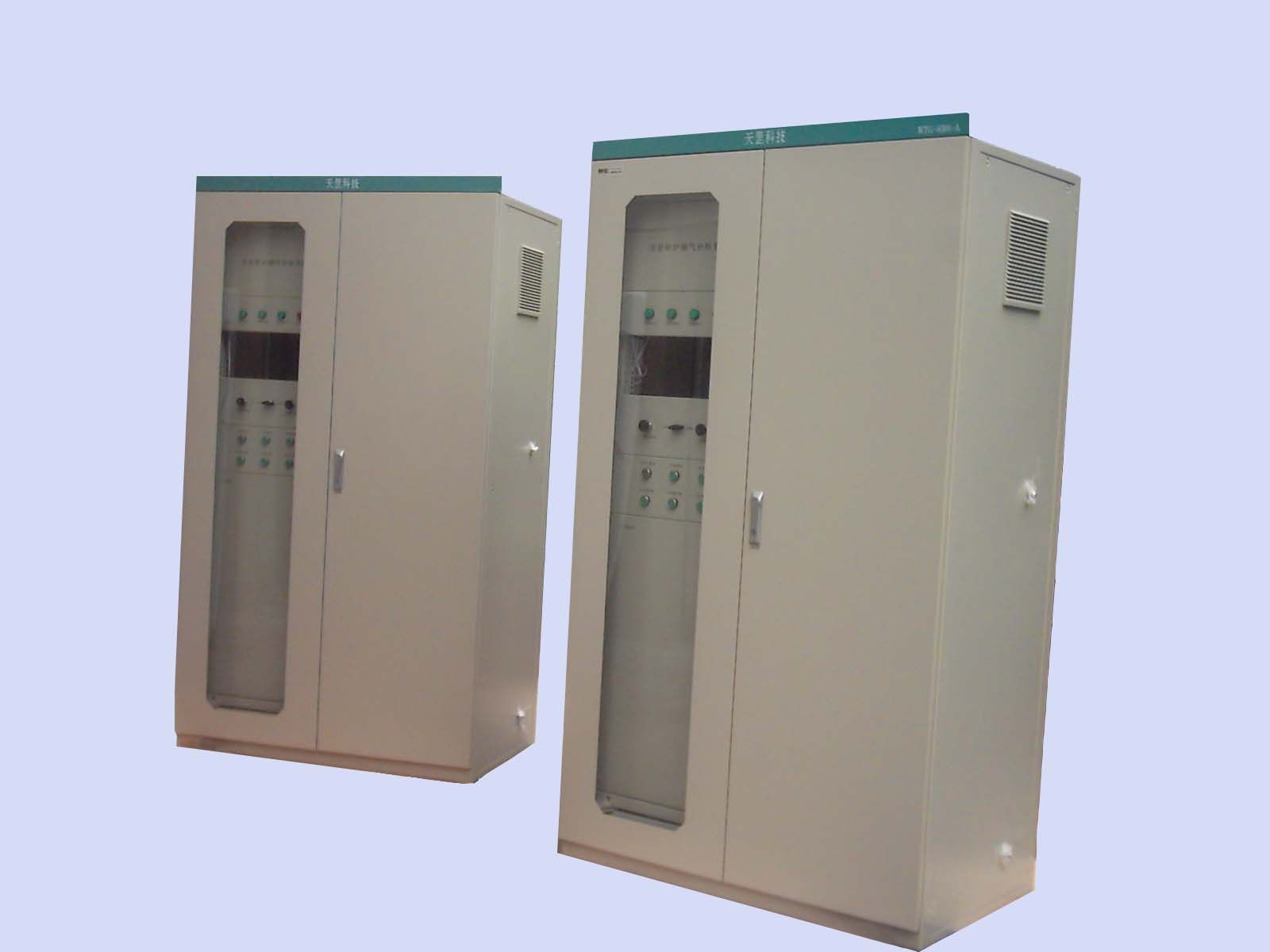

WTG-8400A冶金煤气回收在线分析系统的详细资料：
一、概述
WTG-8400A冶金煤气回收在线分析系统（煤气;煤气回收;气体分析;CO报警;热值分析;煤气分析系统;气体分析系统）。本系统是根据钢铁厂高炉炉顶煤气、转炉煤气回收的具体工况参数和要求，在采用SIEMENS成熟的取样预处理技术和分析控制技术基础上结合中国钢铁行业特点设计而成。
本系统主要由取样单元、预处理单元、分析单元、校准单元、 PLC控制单元几部分组成。采用单路、双路切换取样分析控制技术，连续监测高炉炉顶烟气中的CO、CO2、H2、CH4、O2等气体浓度。系统具有安全可靠、取样真实、响应快、分析精度高、配置和选型最佳等诸多特色，且能与专家系统匹配，方便控制。
二、WTG-8400A冶金煤气回收在线分析系统 系统技术指标和参数:
㈠ 适用场所
该系统适用于高炉炉顶煤气、转炉煤气回收分析，连续监测CO、CO2、H2、CH4、O2等气体浓度。
1.适用工况条件 ：
①烟气最大含尘量＜200g/NM3
② 管道样气温度：≤800℃
③ 取样点压力：0～0.3MPa左右
④ 含水量：5％VOL左右
⑤ 介质露点温度：95℃—105℃
㈡WTG-8400A冶金煤气回收在线分析系统 分析仪器技术参数
1.量程：CO 0～40％；CO2 0～30％；H2 0～5％ O2 0-5%
2.分析精度：±0.5％FS
3.零漂：≤±2％FS/年 (H2≤±1％FS/周)
4.线性度：≤±0.5％FS (H2≤±0.5％FS)
5.稳定性：≤±0.5％FS (H2≤±1％FS/周)
6.灵敏性：CO、CO2≤1％FS (H2≤1％FS)
7.仪表响应时间：≤2s
8.环境温度：＋5～45℃
㈢ 系统技术参数及优越性能
1.一体化取样探头，烟尘过滤能力≤2000g/NM3，无堵塞，免维护。
2.系统烟尘过滤精度：＜0.5μm
3.系统分析精度：±0.5%FS
4.系统响应时间：T90≤15s
5.系统整个流程为全干法过滤，取样不失真，分析准确。
6.双路切换取样，确保连续在线分析。
7.系统具有定时反吹、故障反吹装置。
10.系统具有煤气泄漏自动报警系统。
11.输出信号：4-20MA，控制报警信号NO/NC，1A/220V。
|
