 一、工作原理
电磁流量计是一种应用法拉第电磁感应定律的流量计。流量计的测量管是内衬绝缘材料的非导磁合金短管。两只电极沿管径方向贯通管壁固定在测量管上，其电极头与内表面基本平齐。励磁线圈由双向脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E，电动势E正比于磁通密度B、测量管内径D与平均流速的乘积、电动势E（电流信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流量、总量，并能输出模拟、脉冲等信号，用于流量的控制与调节。
二、技术性能
1、公称通径：10、15、20、25、32、40、50、60、80、100、125、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200mm
2、最高流速：10m/s
3、精确度：示值的±0.5或±2.5mm/s按实测流量选较大者
4、测量管材料：不锈钢1Cr18Ni9Ti
5、衬里材料：聚四氟乙烯PTFE、聚全氟乙丙烯F46、聚氯丁橡胶CR、聚氨酯UR、聚
苯硫醚PPS
6、电极材料：不锈钢0Cr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛、钽、铂、铱合金、
不锈钢涂覆碳化钨
7、连接法兰材料：碳钢
8、外壳防护：IP68仅分离型橡胶或聚氨酯衬里传感器水下10m；IP65其它
9、距离：对分离型流量计，其转换器与传感器间距一般不超过100mm，超过100mm，需特殊
订货
10、防爆标志：ExdeibⅡBt4 ExdeibⅡCt3/Ct4
三、功能用途和适用范围
1、产品特点
测量不受流体密度、粘度、温度、压力和电导率变化的影响
测量管内无阻碍流动部件，无压损，直管段要求较低
系列公称通径DN10-DN2200，衬里及电极材料有多种选择
Fg型转换器采用新颖励磁方式，功耗低，零点稳定，精确度及可靠性高。量程比
1000：1（即可以测量的最大流量与最小流量之比）
转换器采用16位高性能微处理器，三行LCD带背光显示，可同时进行流量百分比，瞬
时流量，累积量显示，并可进行±90°旋转显示，方便读数。参数设置方便，编程可靠。
流量计为双向测量系统，可对正向流量及反向流量进行积算，多种输出形式与通讯功能供用户选择
专用自举电压电路大大提高了电极流量信号远传抗干扰能力
转换器可与传感器组成一体或分离型。橡胶和聚氨酯衬里传感器为本质沉浸结构
可用于相应的防爆场所
2、主要用途

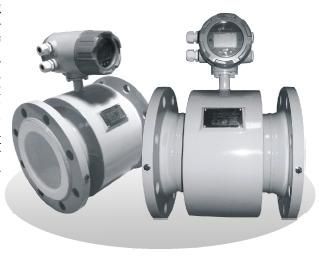

WTG－DC型电磁流量计用于测量封闭管道中导电液体及浆液的多种流量，适用于石化、矿冶、给排水、造纸、医药、食品、环保等部门。
3、使用环境条件
环境温度：-20℃- +55℃
相对湿度：5-100RH
4、工作条件
4.1、一体型流体最高温度：70℃
4.2、分体型流体最高温度：聚四氟乙烯衬里（F4）≤150℃
聚全氟乙丙烯衬里（F46）≤100℃
聚氨酯衬里≤80℃
聚氯丁橡胶衬里≤80℃
聚苯硫醚衬里（PPS）≤100℃
4.3、流体电导率：≥5μS/cm
4.4、电源：单相交流：165~265VAC 50Hz
直流：18~36VDC
4.5、公称压力
标准型传感器：0.6MPaDN1200-DN2200
1.0MPaDN700-DN1000
1.6MPaDN200-DN300
4.0MPaDN10-DN150
高压型传感器：10MPa 特殊订货
15MPa 特殊订货
26MPa 特殊订货
|
