 温度：
标准传感器：-40~121℃
产品描述
TAMK热式气体质量流量计采用热导原理，仪表以标准单位测量气体质量流量而无须温度及压力补偿，同时可以测量过程气体温度。多种计量单位可现场选择（scfm,sfpm,nm3/h等）。提供两路4-20mA分别是瞬时流量和温度，流量还有脉冲输出。可选的显示/键盘模块可以显示瞬时和累计流量，工作时间，温度和报警点。它允许用户现场设定满量程，管道面积，报警点，小流量切零，脉冲输出频率，延时等。
RS485接口，搭载协议为Modbus,Profibus-DP,Devicenet和Ethernet可选。使该仪表跨入现场总线仪表行列。

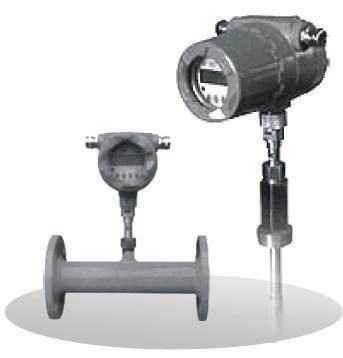

该系列流量计有插入式和带测量管式两类，插入式传感器为直径1/2"，最长36"(914mm)的探头（更长传感器也可制造）；带测量管式传感器有1/4到6"（6.25mm到152mm）的测量管，带内置流量调节器从而无须上下游有较长直管段，管道连接可以是法兰、NPT螺纹或焊接。材质为316不锈钢，哈氏C合金或其它材料。
原理简介
热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术，其典型传感元件包括两个热电阻（铂RTD），当这两个RTD被置于流体中时，其中一个被加热，另一个用于感应过程温度。两个RTD之间的温差与过程流速及过程介质的性质有关，保持该温差恒定，则电子单元加热RTD的能量与质量流量成函数关系。
性能指标
测量性能
精度：±1%的读数或±0.25%的满量程
调试：按NIST计量标准标定
重复性：±0.2%满量程
响应时间：0.9秒
操作性能
测量单位
SCFM，SCFH，Nm3H，SLPM，KB/HR，LBS/M，SFPM，SFPS，NMPS.可选
流量范围
插入式：0-163Nmps（标米每秒）
0-32，000sfpm（标英尺每分）
|
管径 |
Scfm |
Nm3/h |
|
3"(80mm) |
0-1600 |
0-2720 |
|
6"(150mm) |
0-6400 |
0-10870 |
|
8"(200mm) |
0-11100 |
0-18860 |
|
10"(250mm) |
0-18200 |
0-30920 |
|
12"(300mm) |
0-24900 |
0-42300 |
|
16"(400mm) |
0-43350 |
0-73700 |
|
20"(500mm) |
0-67700 |
0-115150 |
判断插入式流量是否可以满足要求，将最大流量除以管道横截面积，看流速是否在要述范围内。以下是常用管道的流量范围。
带测量管式：
|
|
Scfm(标准立方英尺/分) |
Nm3/h(标准立方米/小时) |
|
管径 |
最小 |
最大 |
最小 |
最大 |
|
0.25" |
0-0.22 |
0-16 |
0-0.37 |
0-27 |
|
0.5" |
0-2.1 |
0-48 |
0-3.6 |
0-82 |
|
0.75" |
0-3.7 |
0-120 |
0-6.3 |
0-204 |
|
1" |
0-6 |
0-192 |
0-10 |
0-326 |
|
1.5" |
0-15 |
0-450 |
0-25 |
0-760 |
|
2" |
0-23 |
0-750 |
0-39 |
0-1280 |
|
2.5" |
0-35 |
0-1090 |
0-59 |
0-1855 |
|
3" |
0-50 |
0-1600 |
0-85 |
0-2720 |
|
4" |
0-90 |
0-2880 |
0-153 |
0-4893 |
|
6" |
0-200 |
0-6400 |
0-340 |
0-10870 |
注：＊以上为1个大气压，21℃标准条件下空气数据。其它气体向厂家查询。
＊流速/流量范围不在该范围内的应用可通过扩径或缩径来解决，向厂家查询。
压力：
插入式：34.5Bar(500psi)
带测量管式：以NPT连接为例34.5Bar(500psi)
注：以上为38℃条件指标
更高耐压要求向工厂查询
中温传感器：0~204℃
高温传感器：0~343℃
电子单元：-40~70℃无显示
-20~60℃有显示
注：0.25"和0.5"管道式无高温传感器
供电：
标准24VDC，±10%，0.5A
可选85-250VAC，50/60Hz,25W功率。
输出：
＊两路隔离4-20Ma，一路瞬时流量，一路温度；
＊100Hz,10隔离脉冲流量输出
（脉冲输出端子可用作隔离报警输出）
＊RS485接口，Modbus,Profibus-DP,Devicenet和Ethernet协议可选。
理性物能：
传感器材质：
316ss标准；Hastelloy C276可选。
外壳：
防护等级：NEMA 4X，（IP66）
危险区域：II区I级B，C，D组
电缆：
分体式：5芯屏蔽电缆，线规22 AWG，最长30米。
输出信号：推荐2芯屏蔽电缆，线规22 AWG，最长1000米。
可插拔球阀组件：
低压组件：耐压4.1Bar(60 psig)
高压（曲柄）组件：NPT 41Bar(600 psig)
ANSI 150 & ANSI 300 |
